5MWh液冷储能电池舱集成设计解析

20尺5MWh 液冷储能直流舱凭借高能量密度、工厂预制化、高安全可靠性、部署灵活等优势，成为当前海内外大型储能场景建设的第一选择。

----

一、整体系统架构：标准化集成的储能核心单元

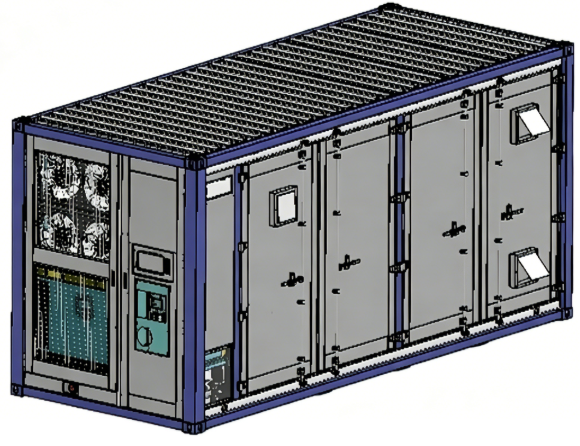

5MWh 液冷储能直流舱，本质是一套在 20 尺标准集装箱内完成全集成的直流侧储能系统，是当前电网侧、新能源配储、工商业储能场景中应用最广泛的标准化单元。

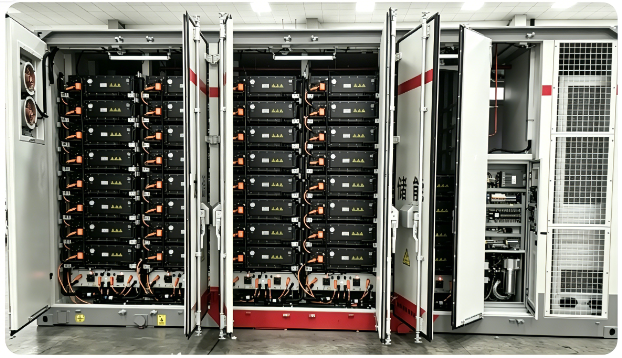

整套系统采用 **“工厂预制、整装整运”** 的设计理念，舱内完成了所有设备的装配、接线与调试，现场仅需完成外部直流对接、辅助供电、通讯与水消防管路连接，大幅降低现场施工成本与周期。从构成来看，整套系统可分为六大核心模块：

二、电芯与成组设计

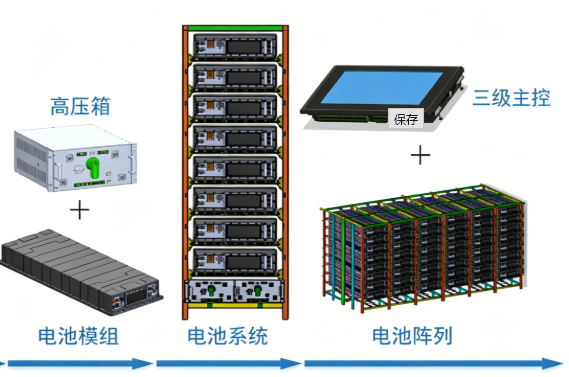

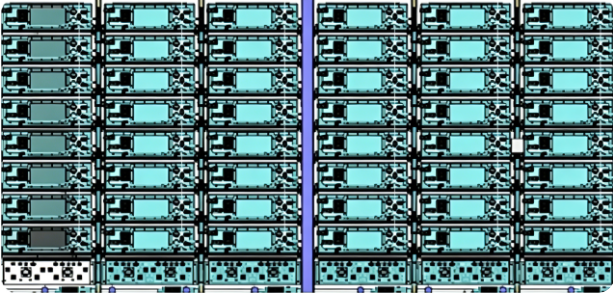

5MWh电池舱主要有2种成组方式：1是采用8个1P52S电池PACK成簇，电池舱采用双侧开门12列配置；2是采用4个1P104S电池PACK成簇，两簇成1列，采用单侧开门设计；由于单侧开门在建设过程中可答复降低空间使用率，降低电池PACK数量可进一步优化电池的一致性，1P104S方案慢慢代替1P52S方案成为主流选择。

1. 设备选型

核心采用标准314Ah磷酸铁锂电芯，之前有对电池的详细介绍就不多赘述啦，感兴趣可以参考文章，进行深入了解：磷酸铁锂电池：储能时代的"安全守护者"

2. 成组架构

为适配 1500V 直流系统的行业标准，整套系统采用电芯→电池PACK→电池簇→系统并联的成组设计，实现了模块化与冗余性的平衡：

• 电池模块（PACK）

  采用 1P104S 成组方式，104 颗电芯串联，标称电压 332.8V，标称容量 314Ah，单模块能量 104.4kWh，模块采用 IP67 高防护设计，搭配快插式动力与通讯接口，实现免维护快速更换；感兴趣可深入了解，我就不赘述啦：基于314Ah的1P104S电池PACK设计解析。

• 电池簇

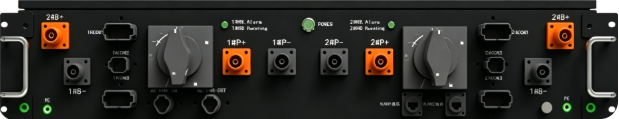

  4 个电池模块串联，形成 1P416S 的电池簇，标称电压 1331.2V，标称容量 314Ah，单簇标称能量 417.996kWh，每簇配置高压箱，集成熔断器、接触器、电流采集、簇级 BMS 与绝缘检测单元，实现单簇的独立保护与隔离；

• 电池堆

  12 个电池簇在直流侧并联，最终形成1331.2V 标称电压、5.015MWh 标称能量的整套系统，充放电倍率一般为0.25CP-0.5CP。

三、电池管理系统（BMS）

BMS 电池管理系统是储能直流舱的控制核心，负责电池状态的实时监控、安全保护、SOC/SOH 估算与联动控制，5MWh 直流舱均采用三级分布式 BMS 架构，实现从电芯到系统的全层级管控。感兴趣参考文章，深入了解BMS相关知识：BMS架构设计及核心功能原理介绍

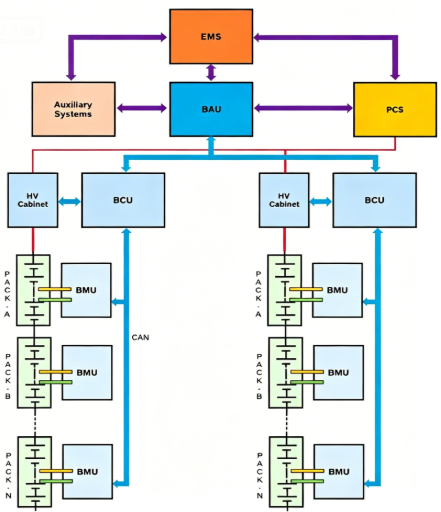

3.1  BMS三级架构

• PACK级从控（BMU）

  安装于电池PACK内，负责单体电芯电压、温度的高精度采集，同时完成电芯均衡功能，最小化电芯间的电压偏差；

• 簇级主控（BCU）

  安装于高压箱内，负责簇级总电压、总电流采集，接触器控制，绝缘检测，簇级故障保护，同时汇总模组级数据上传至系统级总控；

• 系统级总控（BAU）

  ：安装于汇流柜内，是整套系统的核心，负责汇总 12 个电池簇的全量数据，完成 SOC/SOH 估算、充放电功率控制、与 PCS/EMS 系统的通讯联动，同时实现与液冷、消防系统的闭环控制。

3.2 BMS 核心功能设计

• 高精度 SOC 估算与校准

  采用安时积分 + 开路电压校准的复合算法，SOC 估算精度高；跟据舱体执行策略，定期进行满充满放的SOC校准；

• 多级安全保护

  设置三级告警阈值，针对单体过压 / 欠压、过流、过温、绝缘低等故障，实现 “告警 - 降功率限流 - 停机分断” 的分级保护，兼顾系统运行连续性与安全性；

• 多系统联动控制

  与液冷机组联动，根据电芯温度自动调节制冷 / 制热功率；与消防系统联动，接收到火灾告警信号后，立即触发系统停机、分断高压接触器；与 PCS/EMS 联动，响应电网调度指令，实现充放电功率的精准控制；

• 全生命周期数据管理

  本地 HMI 人机界面可实时查看全系统运行数据，同时支持数据本地存储与远程上传，记录电芯全生命周期的电压、温度、循环次数、SOH 衰减数据，为运维与寿命评估提供数据支撑。

四、交直流电气一次系统

电气系统是储能直流舱的 “血管”，负责直流能量的汇流、分配与保护，同时承担着系统接地、防雷、辅助供电的核心功能，1500V 高压系统的设计核心，始终围绕高可靠性、防短路、防触电、抗干扰四大原则。感兴趣参考文章，深入了解汇流柜和高压箱相关知识：储能直流舱汇流控制柜设计全解析；储能高压箱设计全解析。

4.1 直流主回路设计

• 电压等级

  汇流柜和高压箱电压等级一致，标称电压 1331.2V，工作电压范围 1040V~1497.6V，匹配当前行业主流 1500V 储能变流器（PCS），最大化提升传输效率，降低线路损耗；

  汇流设计

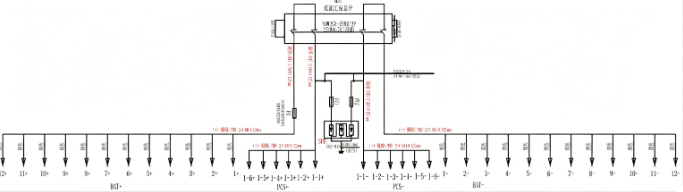

  12 簇直流输出通过高压箱在配电柜内完成汇流，直流侧正负极母排满足12根70mm2直流动力电缆接入，PCS侧单根直流铜排最多可接入 6 根 240mm² 导线，满足与PCS的大电流传输需求，同时配置多级防雷与短路保护装置；

• 电缆设计
  动力电缆采用70mm2的阻燃直流电缆，采用预制式设计，配置快插接头，正负极通过颜色进行区分连接；满足0.5C系统1.1倍情况下，长时稳定运行。每个电池簇电池PACK经过正极-负极-...-负极接线后，正极出口与高压箱出口正极入口连接，负极与高压箱负极入口连接，再经过高压箱出口，分别对应接到汇流柜直流正负极母排上。

4.2 接地与配电设计

• 接地方案

  系统采用 TN-S 接地系统，箱体外部设置 2 个专用接地点，采用不小于 95mm² 的接地线连接至现场接地网；安装时遵循 “先接地、后接线，先拆线、后拆接地” 的原则，从根源上规避漏电风险；

• 辅助供电系统

  采用 380V AC 三相五线制辅助供电，为液冷机组、BMS、UPS、消防、监控、除湿机等设备供电，配置分级断路器，实现各回路的独立保护与分断；

• UPS 不间断电源

  配置专用 UPS，在电网断电时，可保障 BMS、监控、消防系统持续运行，避免系统失控，保障系统可靠性。

4.3 电磁兼容与出线布线设计

• 采用下进下出的布线方式，所有外部线缆均从箱体底部开孔接入，避免雨水、沙尘侵入；
• 强弱电分离设计，高压动力线缆与二次控制、通讯线缆分槽布线，避免电磁干扰，保障 BMS 与通讯系统的稳定运行。



五、液冷热管理系统

相较于传统风冷方案，液冷系统是 5MWh 储能直流舱的核心升级点，其核心价值在于实现电芯温度的精细化控制，保障电芯一致性，大幅延长电池循环寿命，同时适配极端高低温环境。感兴趣参考文章，深入了解液冷系统相关知识：储能液冷系统原理及设计全解析

5.1 液冷系统核心架构

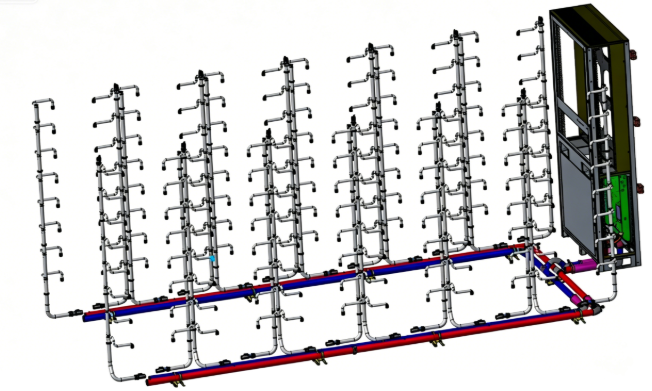

整套液冷系统采用 **“液冷机组 + 三级管路 + PACK 级液冷板”** 的闭环设计，核心参数如下：

• 0.5C5MWh跟据系统发热量和换热流量等计算后，储能电池舱大多数均液冷机组额定制冷量 60kW的液冷机组；
• 冷却液采用 50% 乙二醇水溶液，兼顾防冻与导热需求；
• 三级管路设计：一级主路管路、二级簇管路、三级 PACK 级管路，全系统采用快插接头与柔性连接，适配集装箱内的空间布局，同时降低振动带来的泄漏风险。

• 温湿度计、水浸、空调、除湿机等经过DI/DO、CAN/RS485等方式接入BAU，接受BAU调控指令，保障舱内温度湿度符合标准，同时在多雨地区通过水浸监测无水漫入电池舱内。

3. 热管理设计的核心

• 极致温控精度

  通过流道仿真优化与多模式控制逻辑，可实现电芯工作温度控制在 25±5℃，电芯间温差≤5℃，减少电芯不一致性带来的容量衰减，提升电池循环寿命 ；

• 全温域适配

  高温环境下，液冷机组通过制冷循环带走电芯充放电产生的热量；低温环境下，通过制热功能对电芯进行预热，保障 0℃以下环境的充电安全性，避免低温析锂风险；

• 防泄漏设计

  PACK 内部无管路接头，根源上减少漏点；三级管路与 PACK 连接采用双向截止阀，拆卸维修时无冷却液泄漏；同时配置漏液监测，可提前识别泄漏风险。

六、消防及安全系统设计

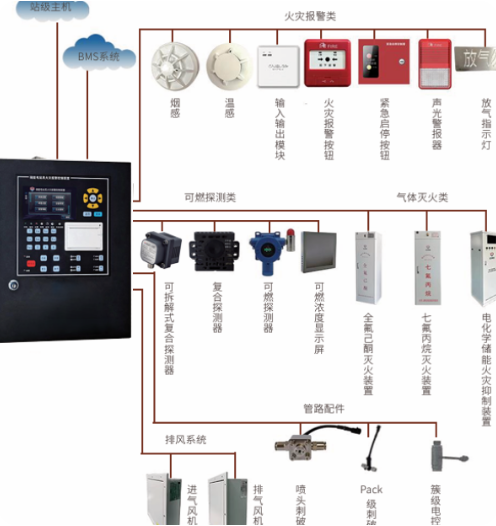

储能系统的安全设计，永远是第一位的。5MWh 液冷储能直流舱采用 **“电芯本征安全 - 被动防护 - 主动预警 - 多级灭火 - 应急处置”** 的多层安全防护体系，实现热失控的全流程防控。感兴趣参考文章，深入了解液气体消防系统相关知识：储能气体消防系统全解析

6.1 被动安全防护

• 高防护设计

  电池舱整体 IP55 防护等级，电池模块 IP67，高压箱 IP65，实现防尘、防水、防凝露；

• 防火阻燃设计

  集装箱内壁采用防火岩棉夹芯板，耐火极限不小于 1h，所有线缆、密封材料均采用阻燃材质，避免火焰蔓延；

• 结构防腐设计

  箱体采用进口防紫外线面漆，防腐等级可达 C3/C5。

6.2 主动预警与防爆设计

• 多维度探测系统

  舱内布置烟感、温感、CO/H2/VOC 可燃气体探测器，实现热失控前兆的多维度监测；探测器实时上传数据，预警响应速度快；

• 防爆通风系统

  配置 2 台防爆风机，当可燃气体浓度达到预警阈值时，自动开启进排风，排出舱内可燃气体；同时配置专用泄压装置，避免热失控引发舱内压力骤升。

6.3 多级灭火与应急处置

• 双体系灭火设计

  采用 “气体灭火 + 水消防预留” 的双保险方案，气体灭火采用全氟己酮 /气溶胶灭火剂，可实现快速灭火、无次生污染，同时不损伤电气设备；预留 标准水消防接口，作为火灾处置的最后一道屏障；

• 全流程联动控制

  火灾报警系统接收到告警信号后，立即联动 BMS 系统停机，分断所有高压接触器，关闭通风系统，延时后启动气体灭火，同时触发声光报警与远程告警；

• 运维安全保障

  系统配置本地 + 远程急停按钮，维护操作时可实现紧急断电。

七、常见故障分析

故障 1：SOC 估算偏差过大、数据跳变

故障现象

• 本地  与EMS 显示的 SOC 数值，与实际充放电量计算值偏差大，出现跳变的情况；
• 舱内簇间 SOC 偏差大，高压箱闭合后出现簇间环流。

原因分析

• 场站长期浅充浅放，无完整的满充 / 满放过程，BMS 无法完成 OCV 开路电压校准，累计安时积分误差持续放大；
• 电芯长期循环后一致性变差，部分电芯出现电压跳水；
• BMS 参数配置错误，如电芯标称容量、电压上下限阈值与实际电芯型号不匹配。

处理方法

• 校准操作

  执行月度或季度 SOC 满充满放校准：
• 核对 BMS 电芯参数配置，确保与实际电芯规格书一致，修正错误阈值；
• 针对簇间 SOC 偏差过大的，执行簇间均衡充电，对 SOC 偏低的簇单独补电，将簇间 SOC 差控制在 3% 以内。

故障 2：液冷机组压缩机不启动、无制冷

故障现象

1. 液冷机组显示待机状态，压缩机无动作，出液温度无法达到设定值，系统持续高温；
2. 机组上电后报压缩机故障告警，无法进入自动运行模式；

原因分析

1. 机组供电异常，辅助电源断路器跳闸、三相电缺相 / 电压偏差超标；
2. 出液温度传感器故障，采集温度低于制冷启动阈值，机组无制冷需求；
3. 压缩机高低压保护触发，制冷剂泄漏、管路堵塞，或冷凝器脏堵导致压力异常；
4. 液冷机组与 BMS 通讯中断，接收不到启动指令，处于远程闭锁状态；

处理方法

1. 检查供电回路，确认三相电压平衡、无缺相，跳闸的断路器重新合闸，紧固松动的电源端子；
2. 核对机组温度设定值（标准设定 25℃），校验温度传感器精度，更换故障的温度探头；
3. 检查制冷剂高低压表数值，泄漏的查找漏点并补焊、重新加注制冷剂，冷凝器脏堵的用压缩空气清洁翅片；
4. 恢复机组与 BMS 的通讯链路，解除远程闭锁，确认机组处于 “自动运行” 模式；

故障 3：辅助电源 / UPS 异常跳闸、失电

故障现象

• 辅助电源总断路器频繁跳闸，舱内 BMS、液冷机组、监控、消防系统失电；
• UPS 无法正常开机，市电中断后无后备输出，报电池故障、过载告警；

原因分析

• 辅助电源回路短路/接地故障，或过载，导致断路器跳闸；
• 浪涌保护器、防雷器击穿，导致对地短路，触发跳闸；
• UPS 内置电池老化、亏电，无法完成逆变输出；
• UPS 负载侧短路、过载，超出额定带载能力，触发过载保护；

处理方法

• 断路器频繁跳闸的，先断开所有下游负载，逐级合闸排查故障回路，定位短路 / 接地故障点并修复，更换击穿的防雷器，根据负载容量匹配对应规格的断路器；
• UPS 无法开机检查市电输入是否正常，重新紧固输入输出端子，内置电池亏电的，进行充电后仍无法正常逆变的，检测电池内阻，更换老化的电池组；
• 核对接入 UPS 的负载功率，移除非必要负载，确保负载不超过 UPS 额定容量的 80%；

故障 4：烟感 / 温感 / 可燃气体探测器误报警

故障现象

1. 消防主机频繁触发探测器告警，现场无火情、无可燃气体泄漏，舱内环境正常；
2. 探测器指示灯常亮，无法复位，甚至触发声光报警器、风机联动；
3. 调试阶段探测器无信号、不在线。

原因分析

1. 探测器积尘、内部脏东西附着进入，或舱内凝露、湿度超标，导致误触发；
2. 探测器安装位置靠近通风口、液冷机组出风口，气流扰动导致采样异常；
3. 探测器供电异常、通讯线虚接，或探测器本身故障、校准失效；
4. 报警阈值设置过低，不符合现场环境要求。

处理方法

1. 先确认现场无真实火情、无气体泄漏；
2. 拆卸误报的探测器，清洁表面灰尘、用干燥气体吹扫内部脏物，舱内凝露超标的，开启除湿机降低环境湿度；
3. 调整探测器安装位置，远离通风口、出风口，避免气流直接冲击采样口；
4. 对探测器进行标定，校准失效、硬件故障的，直接更换探测器；
5. 核对报警阈值，根据现场环境优化阈值设置；

故障 5：储能舱与 PCS/EMS 通讯中断

故障现象

1. 后台 EMS 无法读取储能舱运行数据，无法下发充放电调度指令；
2. 储能舱与 PCS 通讯中断，无法完成充放电联动，系统无法并网运行；
3. 通讯时通时断，出现数据丢包、延迟过大的情况。

原因分析

1. 光纤链路中断、网线水晶头压接不良，交换机故障、宕机；
2. 通讯协议不匹配，协议点表、地址配置错误；
3. 通讯 IP 地址冲突、网关设置错误，导致网络不通；
4. 现场强电磁干扰，通讯线未采用屏蔽线，接地不良，导致信号干扰；
5. BAU总控单元、PCS 通讯模块故障，无数据收发。

处理方法

1. 用 ping 命令测试网络链路通断，检查光纤收发器、交换机端口指示灯，更换故障的网线、光纤、交换机，重启宕机的交换机；
2. 核对储能舱与 PCS/EMS 的通讯协议、点表配置，确保寄存器地址、数据格式、波特率完全匹配，修正错误配置；
3. 重新规划 IP 地址，解决地址冲突问题，正确设置网关、子网掩码，确保网络路由正常；
4. 更换屏蔽通讯线，做好线缆屏蔽层单端接地，强弱电线缆分开布线，远离高压大电流线缆，消除电磁干扰；
5. 测试 BAU 总控、PCS 通讯模块，更换/检修故障设备，恢复通讯链路。

八、总结

5MWh 液冷储能直流舱的设计，是电化学、电力电子、热管理、自动化控制、结构工程多学科技术的深度融合，其核心设计逻辑，始终围绕 **“高能量密度、高安全可靠性、长循环寿命、易部署运维”** 四大核心目标展开。

作为新型电力系统的 “基本单元”，5MWh 液冷储能直流舱的标准化、模块化设计，不仅大幅降低了储能项目的建设成本与周期，也为储能系统的规模化、批量化应用奠定了基础。相信未来，同类型的储能舱设计生产或越来越快捷安全。
